Плавное гашение салонного света.

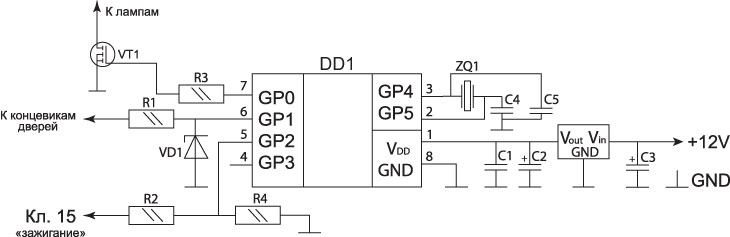

| При открытии двери лампы будут зажжены на полную яркость в течение ˜0,5 сек. После закрытия дверей лампы будут продолжать гореть в течение ˜10 сек., затем плавно за 2 сек. гаснут. Лампы начнут гаснуть сразу, если на момент закрытия дверей будет включено зажигание, либо если оно (зажигание) было включено во время 10 сек. выдержки с момента закрытия дверей. Реле выполнено на базе микроконтроллера PIC12F629. Схема представлена на рис.1  При замыкании концевика двери (R1) на землю на входе микроконтроллера GP1 будет установлен логический 0, после чего на выходе GP0 начнет формироваться ШИМ сигнал с плавным увеличением длительности. После достижения максимальной длительности на выходе GP0 будет установлена постоянная логическая 1. При размыкании концевика (отключении от массы) на входе GP1 установится 1, на выходе GP0 начнет формироваться ШИМ с плавным уменьшением длительности с последующей установкой постоянного логического 0. Если при размыкании концевика на входе "к зажиганию" не будет подано 12V, то перед выключением будет выдержана пауза в 10 сек., в противном случае гашение ламп начнется немедленно. Делитель R2, R4 служит для снижения 12V до рабочего напряжения микроконтроллера (5V), VD1 - для защиты входа микроконтроллера от случайного подключения концевиков дверей к 12V. Детали: DD1 - PIC12F629, VT1 - IRF640 (он здесь избыточно мощный, можно использовать менее мощные аналоги), R1 и R3 - 510, R2 - 5.1k, R4 - 3.6k, C2 - 0.1mFx16V, C2 - 10mFx16V, C3 - 10mFx25V, C4 и C5 - 20pF, ZQ1 - 20MHz, DA1 - LM7805, VD1 - на 5,1V. Размер печатной платы - 23х23 мм., что позволяет разместить ее в корпусе автомобильного реле. Источник: http://cxem.net | |
